Conectando a Linha Telefônica
O método de conexão será diferente dependendo da sua linha telefônica.
-
Se você conectar a impressora diretamente à linha de telefone fixo/Se você conectar a impressora com o divisor xDSL:
-
Se você conectar a impressora à outra linha, como xDSL:
Se a conexão estiver incorreta, a impressora não conseguirá enviar/receber faxes. Conecte a impressora corretamente.
Importante
-
Não conecte dispositivos de fax e/ou telefones em paralelo (somente para os EUA e Canadá).
Se dois ou mais dispositivos de fax e/ou telefones estiverem conectados em paralelo, os problemas a seguir poderão ocorrer e a impressora poderá não funcionar adequadamente.
- Se você retirar o telefone do gancho que esteja conectado em paralelo durante a transmissão ou recepção de fax, a imagem do fax poderá ser corrompida ou poderá ocorrer um erro de comunicação.
- Serviços como ID do Cliente podem não funcionar adequadamente no telefone.
Se não puder evitar conexões paralelas, defina o modo de recepção como Modo priorid. do telefone (TEL priority mode), ciente de que os problemas acima poderão ocorrer. Só será possível receber faxes manualmente.
Conexão Básica
Verifique se a impressora está desligada, conecte uma extremidade do cabo da linha telefônica fornecida à tomada da linha telefônica ao lado de "LINE" (linha) na impressora e conecte a outra extremidade à tomada da linha telefônica na parede ou à tomada da linha telefônica do divisor xDSL.
Quando você conectar o telefone à impressora, verifique se a ela está desligada, conecte uma extremidade do cabo modular à tomada para dispositivos externos ao lado de "EXT." na impressora e conecte a outra extremidade à tomada da linha telefônica do telefone.
Importante
-
Conecte a linha telefônica antes de ligar a impressora.
Se você conectar a linha telefônica com a impressora ligada, será necessário desligar a impressora e desconectar o cabo de alimentação. Aguarde 1 minuto e, em seguida, conecte a linha telefônica e o cabo de alimentação.
Nota
- Consulte Vista Traseira para obter a posição da tomada da linha telefônica e da tomada para dispositivos externos.
- Antes de conectar um telefone ou secretária eletrônica, remova a tampa do conector Telefone.
-
Para usuários do Reino Unido:
Se o conector do dispositivo externo não puder ser conectado à tomada da impressora, será preciso adquirir um adaptador B.T. para a conexão, como a seguir:
Conecte o adaptador B.T. ao cabo modular conectado ao dispositivo externo e, em seguida, conecte o adaptador B.T. à tomada para dispositivos externos.
Conectando Várias Linhas
Esta seção apresenta como conectar diversas linhas.
Estes são exemplos e não é garantido que se ajustarão a todas as condições de conexão. Para obter detalhes, consulte o manual de instruções fornecido com o dispositivo de rede (dispositivos de controle como um modem xDSL (Digital Subscriber Line) ou adaptador de terminal) que está sendo conectado a esta impressora.
Nota
- xDSL é o termo genérico para a tecnologia de comunicação digital de alta velocidade com a linha telefônica, como ADSL/HDSL/SDSL/VDSL.
-

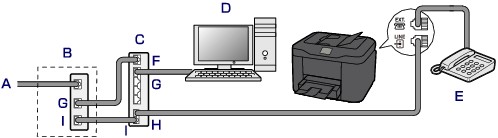

Conectando a um Telefone da Internet
-
Digital Subscriber Line (Linha Digital do Assinante)
-
Modem xDSL (o divisor pode não ser integrado ao modem)
-
Roteador de banda larga compatível com Telefone da Internet
-
Computador
-
Telefone ou secretária eletrônica
-
Porta WAN (Wide Area Network)
-
Porta LAN (Local Area Network)
-
Porta TEL
-
Porta LINE
* As configurações de porta e nomes poderão variar dependendo do produto.
Nota-
Quando estiver se conectando a uma linha xDSL, selecione o mesmo tipo de linha que você assina em Tipo de linha telefônica (Telephone line type).
-
-

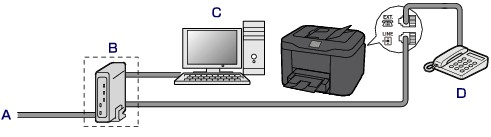

Conectando a uma xDSL
-
Linha Analógica do Assinante
-
Modem xDSL (o divisor pode não ser integrado ao modem)
-
Computador
-
Telefone ou secretária eletrônica
Importante- Quando o divisor não for integrado ao modelo, não ramifique a linha telefônica antes do divisor (lado da parede). Além disso, não conecte divisores em paralelo. A impressora pode não funcionar corretamente.
Nota-
Quando estiver se conectando a uma linha xDSL, selecione o mesmo tipo de linha que você assina em Tipo de linha telefônica (Telephone line type).
-
-
Conectando a uma linha ISDN
Para obter detalhes sobre a conexão e configuração de ISDN (Integrated Service Digital Network, Rede Digital de Serviços Integrados), consulte os manuais fornecidos com o seu adaptador de terminal ou roteador dial-up.
